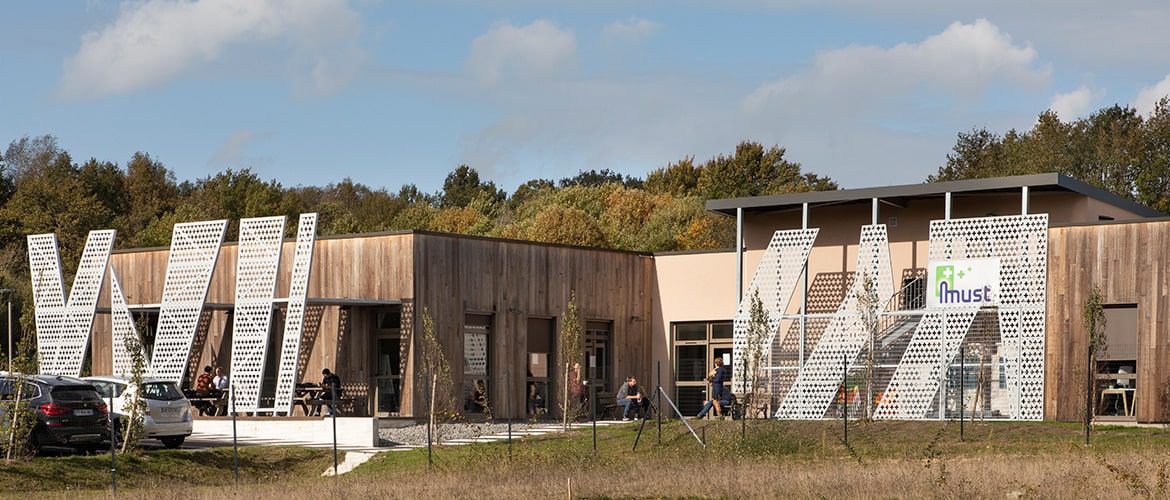

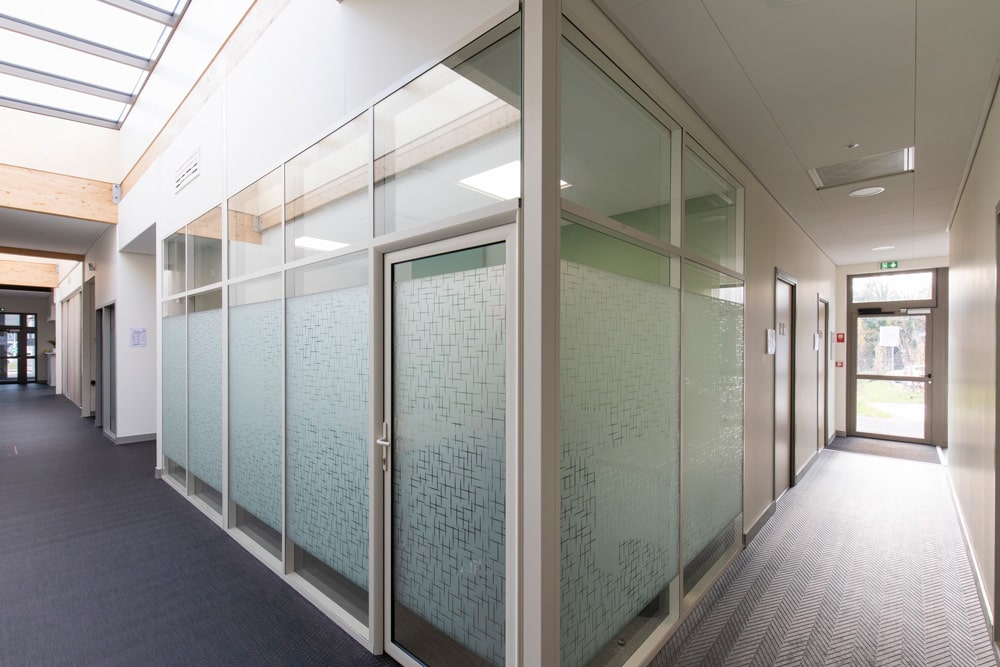

Sarl Ox Architectures, Laurent Billat,

Archictecte dplg, hqe niveau II

(expertise)

JP Deloménie

Cité 4

Betoulle

Coût des travaux : 1 887 746.00 Euros HT
Surface habitable de 860 m2

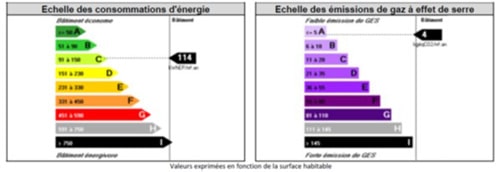

RT2012
Isolation renforcée, naturelle
Ossature bois bio climatisme double flux

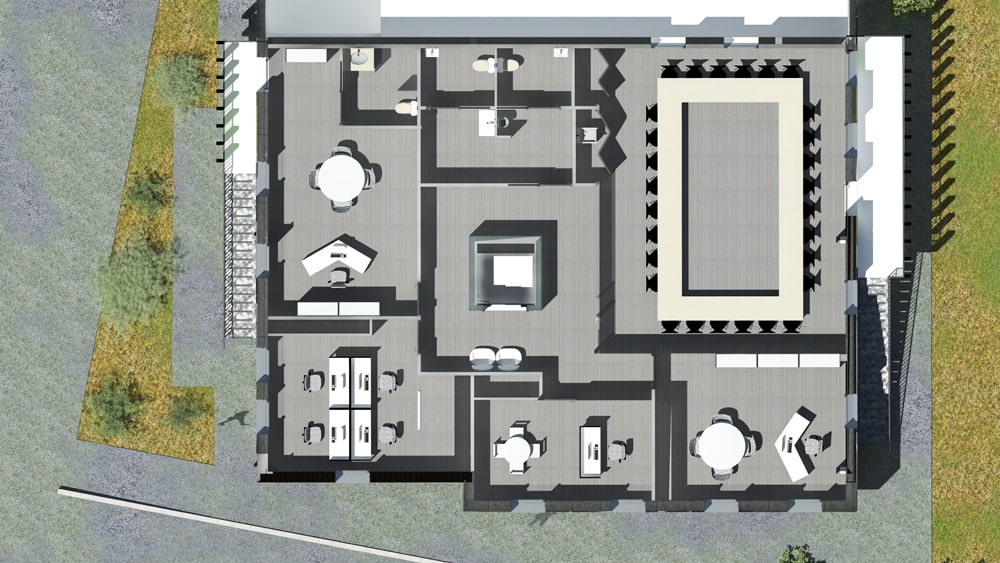

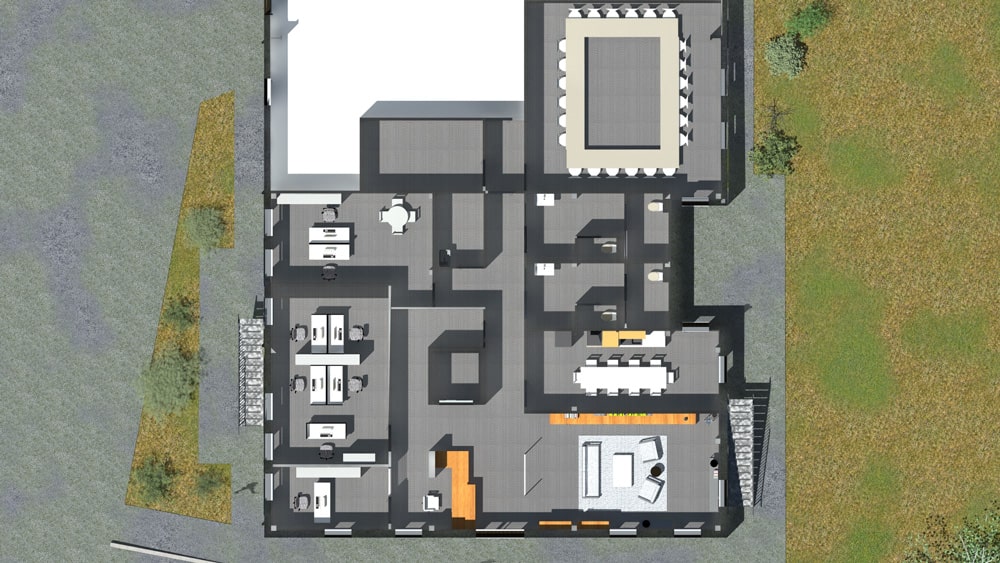

L’aménagement du projet contient :

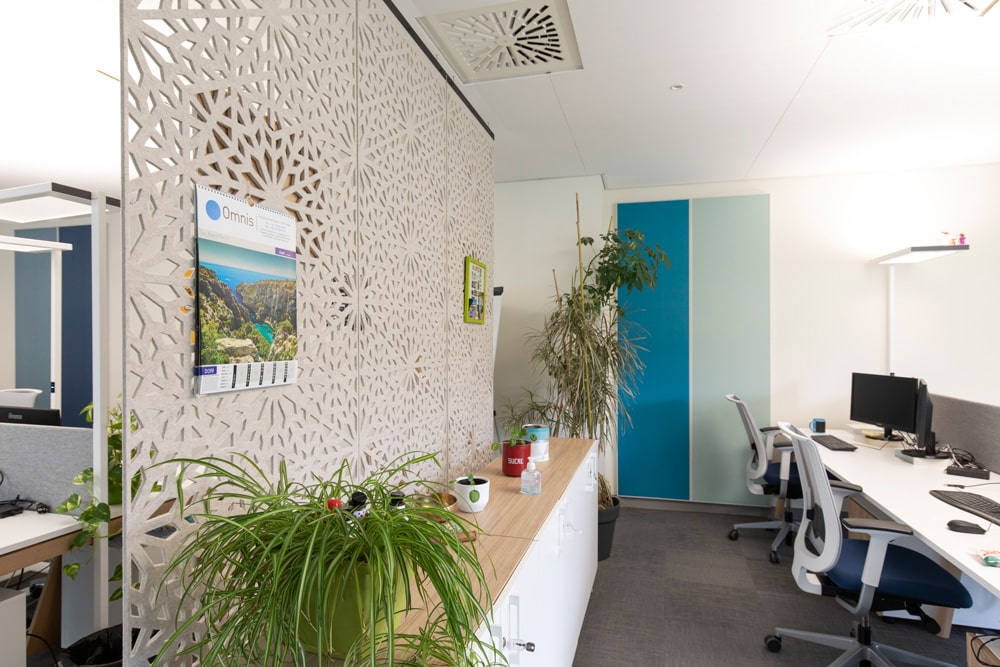

• espace accueil, rangement, sas
• un espace préparation matériel
• 2 bureaux isolés
• 1 bureau direction
• 1 DAF
• 1 attente visiteur
• 1 salle de réunion
• 1 espace service clientèle
• 1 coin café
• Vestiaires F et H cycliste
• 1 bureau CHSCT
• des sanitaires F et H
• 1 offi ce détente repas
• 1 grande de réunion
• 1 pole développement de 160 m2
• 1 salle Assistantes commerciales
• 1 salle chefs de projet
• 1 espace planifi cation
• 1 espace comptabilité
• 1 espace marketing
• 1 terrasse 52 m2
• Surface de stationnement

Sarl Ox Architectures, Laurent Billat,

Archictecte dplg, hqe niveau II

(expertise)

Coût des travaux : Non Connu
Surface habitable de 594 m2

RT 2012 PC – Bbio

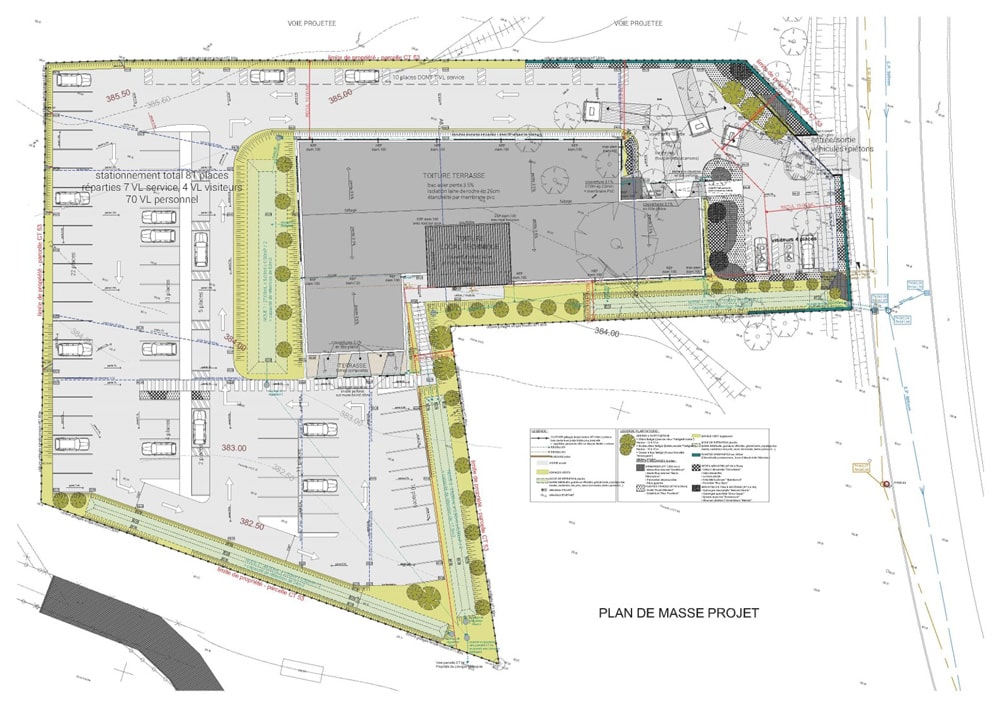

Le projet consiste en la création d’une entreprise de BTP sur le parc d’activités OCEALIM. Le programme du projet est composé :

• accueil avec espace d’attente
• bureau de la direction
• « open space » bureaux d’études
• espace de réunion
• espace office – détente (personnel)
• sanitaires hommes / femmes / PMR accessible visiteur
• vestiaire – Sanitaires femmes (personnel)
• vestiaire – Sanitaires hommes (personnel)
• terrasse extérieure devant l’espace « office – détente »
• zone de stationnement en lien avec l’activité.

Le bâtiment est implanté perpendiculairement aux voiries et situé à plus de 10,00 m des limites sur espace public et parcelles voisines. Le bâtiment s’articule en 2 volumes circonscrits dans un parallélépipède rectangle, présentant des formes très simples, avec pour seules variantes la hauteur des façades et le choix des matériaux matérialisant ces deux volumes et leur fonction respective. Ainsi la partie bureaux, d’une surface de 271,55 m², présente une hauteur de facade d’environ 4,70 m et s’étend sur un unique RDC. Ces façades seront habillées d’un bardage métallique de qualité de teinte claire à ondes verticales et aléatoires du fabricant ARCELOR MITTAL « Eclectic Kristal ». Seules les façades de la partie bureaux intègrent portes et fenêtres. Les menuiseries seront de teinte gris clair. L’accès au bâtiment pour les visiteurs est matérialisé par un large auvent facilement repérable. La partie Atelier, d’une surface en RDC de 204,50 m², dispose d’une partie «stockage en mezzanine, située au dessus des bureaux, de 118,60 m². Le volume « atelier » offre une hauteur de façade de 6,65 m. Elles seront habillées d’un bardage noir à petites ondes verticales du fabricant ARCELOR MITTAL « Trapeza Hacierba ». Sur ce grand volume, aveugle sur ses façades sur rue, sera apposé l’enseigne de l’entreprise, en lettres découpées de teinte gris clair.

Architectes Mandataire :

Sarl Ox Architectures, Laurent Billat,

Archictecte dplg, hqe niveau II

(expertise)

Economiste : BE Deloménie

Fluides Electricité : BE BEI

Coût des travaux : 531 000.00 Euros HT

Surface Habitable : 994.00 m2

OX ARCHITECTURES Laurent Billat, Archictecte dplg, Hqe niveau II « expertise »

OX ARCHITECTURES Laurent Billat, Archictecte dplg, Hqe niveau II « expertise »

OX ARCHITECTURES Laurent Billat, Archictecte dplg, Hqe niveau II « expertise »
Mission Permis de Construire

Surface réaménagée et créée, y compris annexes : 713 m2
Budget annoncé : 150 000 € HT

L’architecture du bâtiment se veut simple et fonctionnelle :

-structure poteaux-poutres en bois

-murs couverts d’un bardage bois ou tôle ondulée de polycarbonate pour éclairer l’espace de stockage des véhicules.

La construction porte une toiture à deux pentes (25 et 30%) couverte de tuiles au Nord et de panneaux photovoltaïques au Sud.

L’implantation du bâtiment se fait au niveau actuel du terrain, en surplomb de la rue et de la parcelle voisine, pour bénéficier du meilleur éclairement.

Mise en place de panneaux photovoltaïques. La partie Nord du bâtiment, à usage de stationnement n’est pas isolée. Elle sert d’espace tampon, barrière thermique protégeant les espaces de travail. La partie bureaux et sanitaires, au Sud est isolée sur ses parois verticales et horizontales.

OX ARCHITECTURES Laurent Billat, Archictecte dplg, Hqe niveau II « expertise »
Economie : Deloménie
BET Fluides / Électricité : Berti
BET Structure : Betoulle
Mission de base

Surface créée : 430 m2
Marchés : 553 537 € HT

Le projet consiste en l’extension d’un atelier de mise sous pli, en zone industrielle Nord à Limoges.

La partie créée cherche à s’adapter au mieux au bâtiment existant : même pente de toit, mêmes matériaux, mêmes couleurs.

C’est la façade Sud la plus caractéristique du projet, avec ses 6 puits de lumière qui éclairent l’atelier. Dans une démarche environnementale, des panneaux photovoltaïques ont été installés sur le toit de la partie créée, celle-ci étant orientée plein Sud.

OX ARCHITECTURES Laurent Billat, Archictecte dplg, Hqe niveau II « expertise »

Surface programme : 100 m2
Budget annoncé : 160 000 € HT

Le projet consiste à réaliser un cabinet pour 4 infirmiers et 1 secrétaire à Nantiat. La difficulté majeure étant que le bâtiment doit être prévu pour pouvoir se transformer en maison d’habitation.

Il est composé de 2 volumes : un volume ouvert au “public” et un volume plus “privé”. Ces deux volumes sont imbriqués pour une communication optimale entre les deux formes (forme en L). Les formes ont été voulues simples et épurées pour une architecture très contemporaine.

En façade, les couleurs sont douces et renforcées par la présence du bois, que l’on retrouve dans plusieurs éléments : les brise-soleil coulissants, qui protègent du soleil du Sud, et les pergolas.

Côté rue, l’entrée est marquée par une sorte de auvent. De plus, un retrait de 5m par rapport à la rue permet de dégager un parvis devant le bâtiment, un stationnement handicapé, un traitement paysager.

Comme demandé, la transformation en maison d’habitation a été prévue : le bloc “public” devient le bloc “jour” et le bloc “privé” devient le bloc “nuit”.

OX ARCHITECTURES Laurent Billat, Archictecte dplg, Hqe niveau II « expertise »
Economie : Beige Puychaffray
BET Fluides / Électricité : Actif
BET Structure : Cabrol Betoulle
Mission de Base

Surface : 150 m2 (111 + 39 )
Budget annoncé : 187 000 € HT
Décompte final : 232 182 € HT

Trois principes volumétriques permettent d’allonger ce long corps bâti :

Tout d’abord, seule la toiture fait le lien avec le bâtiment existant. Un passage piétonnier est aménager sous cette toiture.

Ensuite, la façade du cabinet infirmer a été décalée et vient presque dans l’alignement des façades existantes. Ce dispositif permet de créer la continuité avec le bâti existant et en même temps facilite la lisibilité des deux établissements créés.

Enfin, un jeu sur la toiture, avec prolongement du pan Ouest sur le cabinet infirmier et une cassure nette avec un claire voie du type “séchoir” accentue la présence du auvent et la présence de deux entités sous le même bâtiment. Ce jeu de toiture dynamise la construction.

OX ARCHITECTURES Laurent Billat, Archictecte dplg, Hqe niveau II « expertise »

Surface extension : 53,15 m2
Surface sous-sol destiné aux archives : 27,60 m2
Budget : 44 540 € HT

Le projet consiste en la construction d’une agence d’architecture. La 1ere partie est composée d’un unique volume et traitée en bardage métallique gris. Elle est accessible depuis le parking par une petite passerelle en métal. La 2eme partie vient s’intégrer en prolongeant le volume initial. On vient marquer la nouvelle opération par un changement radical en façade : un trespa orange vif. De nouveaux espaces sont ainsi crées : un open space pour 4 postes avec bibliothèque, deux bureaux isolés par des parois vitrées colorées et au sous-sol, une partie réservée aux archives et au coin cuisine.
