OX ARCHITECTURES architecte
mandataire (études économiques)
et OPC
BE CABROL BETOULLE (études
structures)
BEEnergéthik (études fluides,
électricité SSI)
ACOUSTICDIA (études
acoustiques)

ÉQUIPE DE MAÎTRISE D’OEUVRE :

OX ARCHITECTURES architecte mandataire (études économiques) et OPC
BE CABROL BETOULLE (études structures)
BEEnergéthik (études fluides, électricité SSI)
ACOUSTICDIA (études acoustiques)

SURFACES :
635 m² et 348 m2 préaux

MISSIONS :
Base + EXE Partiel+ OPC SSI
CLASSE BÂTIMENT :
Type ERP, 4ème catégorie

CALENDRIER :
Études 6 mois/ Chantier 14 mois
Livraison: études PRO DCE

COÛT
1 616 000 €HT

RT2020 – Ossature Bois
Isolation Bottes de Paille
Photovoltaïque

RE 2020, énergie et environnement :
Ces bâtiments doivent répondre à 2 enjeux importants, le changement climatique et la crise énergétique.
Nous nous inspirons de la démarche Negawatt, où dans un premier temps il est nécessaire de diminuer les besoins énergétiques en travaillant sur l’enveloppe isolante, son inertie, les apports solaires (les occultations extérieures sont nécessaires pour le confort en période de chaleur et d’éclairage naturel). Ensuite il s’agit d’utiliser des productions de chauffage efficientes (en fonctionnement – une régulation plus fine sera étudiée et en exploitation) et issues de énergies renouvelables. Enfin, les émissions de carbone doivent être les plus faibles possibles en utilisant des matériaux ressourcés ou recyclés (avec des fiches environnementales pour les certifiées FDES –RE2020).

CONTEXTE
Notre choix d’implantation du restaurant scolaire satellite respecte la zone prédéfinie ; nous avons juste fait en sorte d’éloigner le plus possible le  bâtiment du soubassement et du vide. Il s’étale en longueur avec la salle de restauration au Sud, et les accès enfants, personnels et livraisons au Nord.
Le restaurant scolaire est composé d’une grande salle de restauration traversante « Nord/Sud » qui est subdivisée en zones « maternelle » et « élémentaire ». L’accès se fait par un hall avec les sanitaires et les vestiaires directement accessibles et ouvert sur la salle de restaurant.
Les subdivisions restent légères et ouvertes par le jeu de profilés bois verticaux, permettant le traitement acoustique de la salle. La cuisine est  organisée de façon très fonctionnelle et efficace avec une marche « en avant » limpide. L’infiltration des eaux de pluie est faite en surface. 2 cuves  enterrées de 5 m3 chacune de récupération des eaux de pluie seront mise en place ; Un espace jardin potager pédagogique est prévu avec une zone de compost des biodéchets. Nos choix sont basés sur une approche environnementale globale, incluant la maintenance et l’entretien facilité, minimisé

La salle de classe maternelle est exposée à l’Est avec une isolation renforcée en matériaux biosourcés (ouate et ou laine de bois) La salle de restaurant traversante , bénéficie de lumière naturelle et d’une protection à l’ensoleillement côté Sud par un avant toit généreux. végétalisée. Les baies au Sud permettent une solarisation passive du bâtiment. Les parois en remplissage de botte de paille permettent une climatisation naturelle sans dépense énergétique par la mise en œuvre d’une paroi perspirante qui permet la migration de la vapeur d’eau vers l’extérieur.

ÉQUIPE DE MAÎTRISE D’OEUVRE
OX ARCHITECTURES ARCHITECTE
mandataire
BE CABROL BETOULLE Structure
BE BEENERGETHIK Fluides et Cuisine
BE DELOMENIE Economie
BE VRD’eau VRD
BE ACOUSTICDIA Acoustique

3 065 m² dont 613 m² créée

MISSIONS : Base + EXE + OPC + FAISABILITE
OPPORTUNITE PHOTOVOLTAIQUE

CLASSE BÂTIMENT :
ERP de 3ème catégorie type R et N

CALENDRIER :
Études 6.5 mois / Chantier 12.5 mois
Livraison: Décembre 2023

COÛT : 2 420 714.28 €HT

ATTESTATION Bbio et Bbio max
EQUIPEMENT
PHOTOVOLAIQUE
MATERIAUX BIOSOURCES

Le projet neuf vient se coller à l’Est contre la façade en créant des ouvertures pour liaisonner la cuisine, la laverie et autres pièces liées à la préparation des repas. Cette extension est prolongée par la nouvelle entrée créée avec le hall qui permet d’aller au restaurant des maternelles ou aux salles de classes, existantes ou aux 2 créées. Ce hall a à son niveau médian un monte personne qui permet aux PMR d’aller à chaque partie du bâtiment malgré le dénivelé existant de 1,79 m. Le volume créé vient s’enchâsser et liaisonner le restaurant actuel et l’école maternelle en matérialisant en façade Est la longue galerie couverte d’accès des parents et des enfants. L’espace vert restant est conservé et utilisé pour la gestion des eaux pluviales par infiltration en noues paysagères. Une autre galerie couverte, plus courte est créé entre le restaurant actuel et l’école élémentaire permettant là aussi un lien et une unification visuelle de l’ensemble des 3 parties du groupe scolaire primaire.
Les volumes créés sont prévus en toit à 2 pans ou à 4 pour conserver l’unité d’ensemble avec les différents bâtiments : ALSH, mairie, écoles existantes, maisons individuelles.

Réemploi de matériaux existants du matériel de cuisine notamment.
Photovoltaique.

ÉQUIPE DE MAÎTRISE D’OEUVRE :
OX ARCHITECTURES architecte mandataire
DELOMENIE Economie
DEFRETIN structures
CITE 4 fluides, électricité
CRX Ouest OPC
ACOUSTICDIA Acoustique

SURFACES : 488.90 m² et 33 m² stationnement
MISSIONS : Base + VISA + OPC + SSI + SYN
CLASSE BÂTIMENT : Type R, 5ème catégorie
CALENDRIER : Études 5 mois Chantier 13 mois
Livraison: juillet 2023

COÛT : 1 552 240 HT

DÉMARCHE ENVIRONNEMENTALE : BATIMENT BBio

RE 2020, énergie et environnement :
Ces bâtiments doivent répondre à 2 enjeux importants, le changement climatique et la crise énergétique.
Nous nous inspirons de la démarche Negawatt, où dans un premier temps il est nécessaire de diminuer les besoins énergétiques en travaillant sur l’enveloppe isolante, son inertie, les apports solaires (les occultations extérieures sont nécessaires pour le confort en période de chaleur et d’éclairage naturel). Ensuite il s’agit d’utiliser des productions de chauffage efficientes (en fonctionnement – une régulation plus fine sera étudiée et en exploitation) et issues de énergies renouvelables. Enfin, les émissions de carbone doivent être les plus faibles possibles en utilisant des matériaux ressourcés ou recyclés (avec des fiches environnementales pour les certifiées FDES –RE2020).

CONTEXTE
Le projet se situe au 47, avenue Albert Thomas à LIMOGES, entre le campus de l’Université de Limoges et la société Bernardaud, classé en zone UG (Zone Urbaine) du PLU.
Le terrain se compose d’une seule parcelle cadastrale (000 AZ 775) présentant une superficie totale de 26 788 m². La parcelle comporte déjà un bâtiment existant : le bâtiment M « Espace Licences ». L’objectif du projet est de regrouper sur ce site la pédagogie de la FST par l’intermédiaire d’une extension exclusivement dédié au département chimie. Actuellement, la zone du terrain destinée à accueillir la future construction est entretenue et nous pouvons y retrouver la présence de quelques arbres feuillus. La limite de propriété est très facilement identifiable avec la présence de la rue Edouard Chamberland et le parking public audroit de l’avenue Albert Thomas.

PARTI PRIS ARCHITECTURAL
Le projet consiste à créer un bâtiment d’enseignement supérieur classé en type R de 5éme catégorie d’une surface de plancher de 488.90m² destinée
à accueillir le bâtiment T du département chimie de l’Université de Limoges.
Le bâtiment est implanté à une altimétrie intermédiaire, à proximité du parking existant de façon à ne pas être trop éloigné du bâtiment «M».
Deux accès à l’extension sont possibles. Un premier à l’aide d’un véhicule depuis la voirie existante sur la parcelle et un second accès piéton depuis la
rue Edouard Chamberland.
Les espaces périphériques non aménagés par le projet seront traités en espace vert.

SYSTÈME CONSTRUCTIF
Conception par filière sèche, structure ossature métallique avec un bardage bois double peaux avec une isolation ép 160 mm. La toiture est en bac acier avec isolation en laine de roche d’ép 320 mm.

bâtiment BBio

OX ARCHITECTURES architecte mandataire (études économiques) et OPC BE INGEPOLE Fluides Electricité Structure

383 m² de surface créée

834 775.23 €HT

CALENDRIER :
– Études 3 mois
– Chantier : 8 mois
– Livraison: 1ère phase oct 2020 – 2ème phase : déc 2020

Le restaurant existant, édifié au début du 20ème siècle et transformé en cantine dans les années 70 ne répondait plus aux contraintes normatives de ce type d’établissement. La commune a donc fait le choix de le démolir, le bâtiment contenant de l’amiante et fait le projet d’une construction neuve avec une salle de restauration plus grande, une cuisine adapté. Ce projet est aussi l’occasion pour améliorer les flux (livraison de la cuisine et accueil des enfants) mais aussi d’ajouter une salle supplémentaire pour l’école et de revoir sur l’ensemble du site (mairie et école) le système de chauffage.

Le nouveau bâtiment est implanté de la même manière que l’actuel restaurant scolaire qui sera démoli, avec une façade principale au Nord, ouverte sur la cour de récréation. Etant beaucoup plus grand et plus large, il se trouve à cheval sur les parcelles propriété de la commune.
La nouvelle construction se développe sur un plan en L avec 4 pans de toiture alignés sur le même faitage. La partie cuisine est positionnée au plus près de la rue afin de lui offrir une complète indépendance. Son accès pour le personnel et les livraisons se fait en dehors de l’enceinte de l’école, sous une grande avancée de toiture servant également d’attente abritée pour les parents. L’accès des élèves au restaurant scolaire et à la salle annexe se fait à l’opposé en partie centrale de la cours de récréation sous un large parvis créé par retrait de la façade. La distribution des locaux est fluide, un large hall donne accès au restaurant et à la salle multi activités.

RT2012
Bois Energie
Chaufferie BIO MASSE

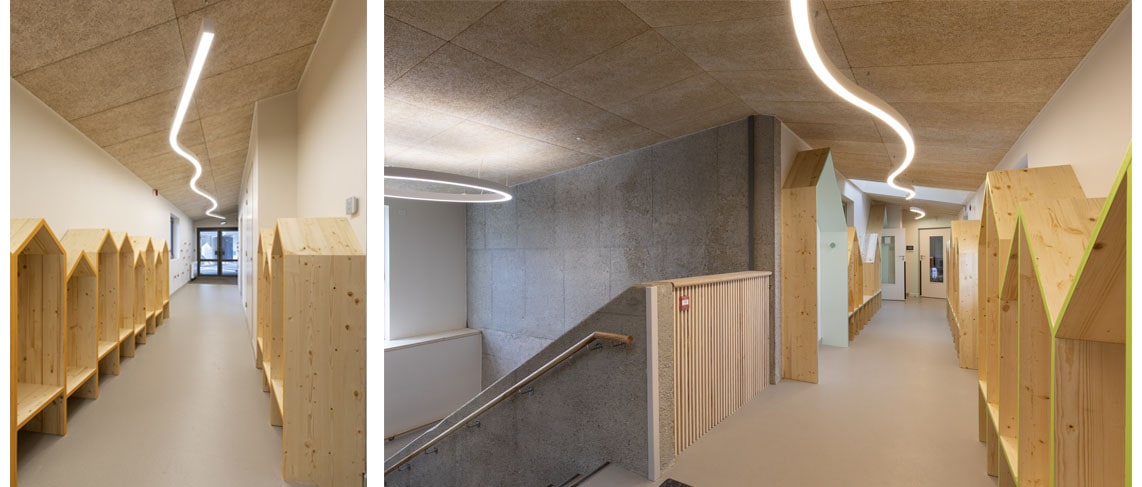

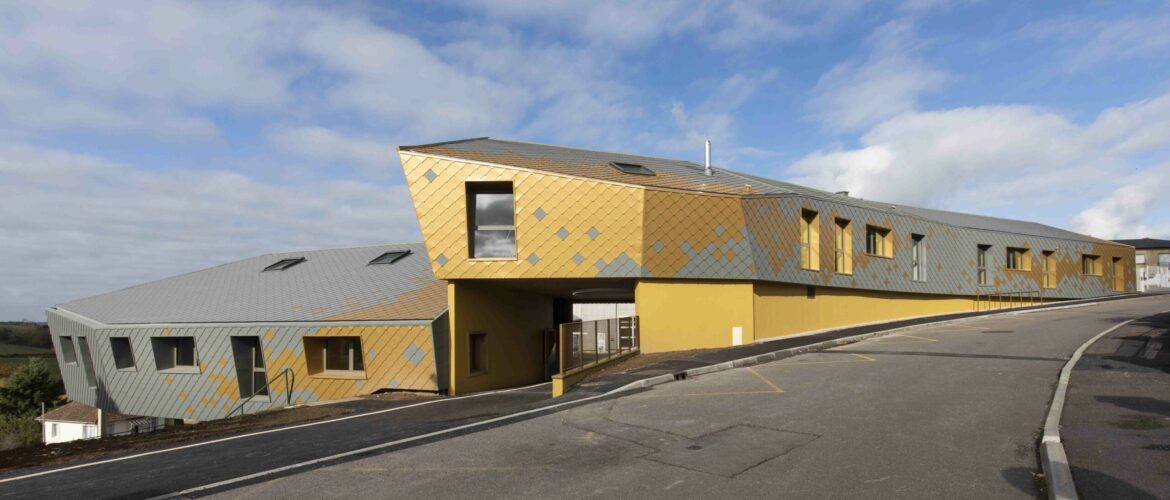

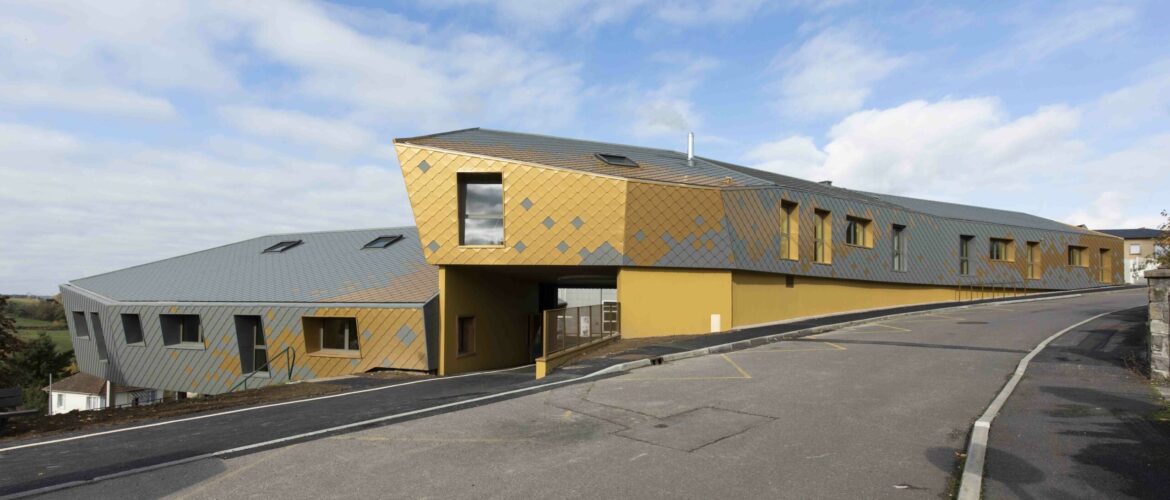

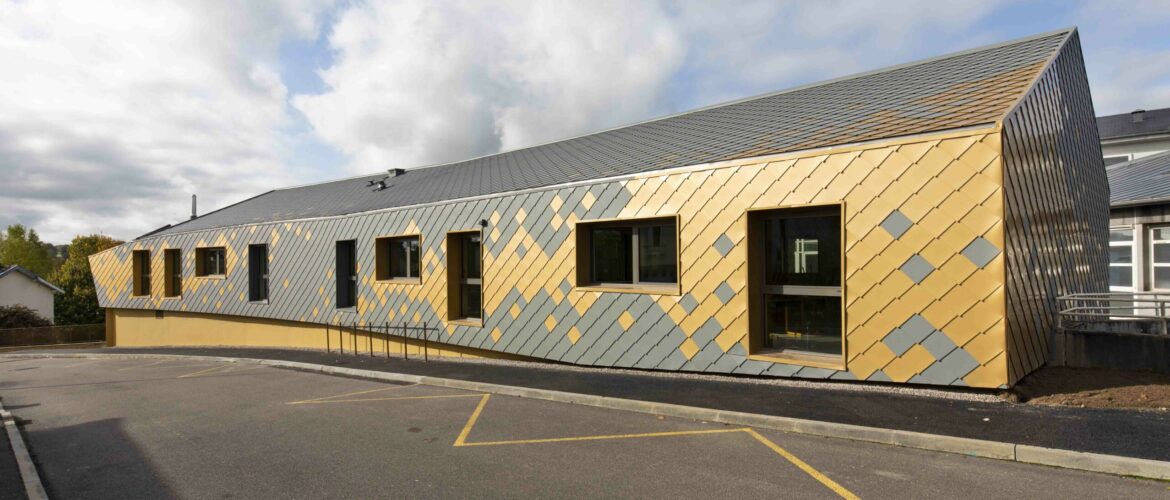

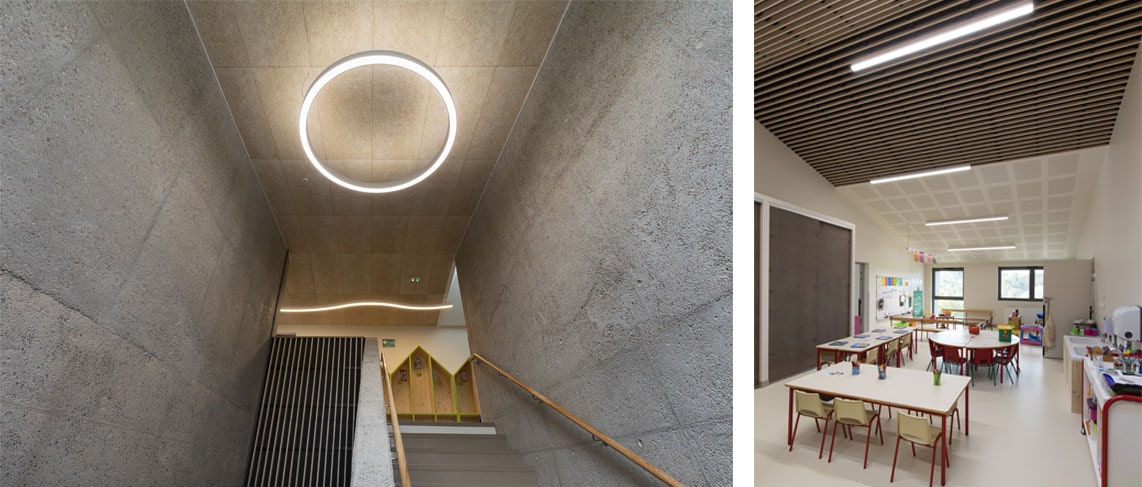

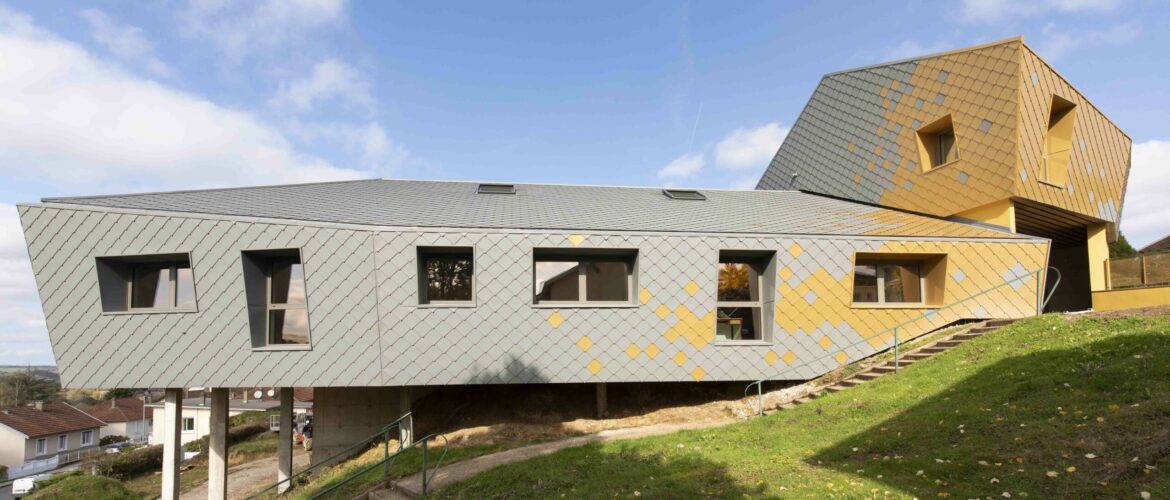

Architectes Mandataire :

Sarl Ox Architectures, Laurent Billat,

Archictecte dplg, hqe niveau II

(expertise)

Economiste et OPC : BE Arquante

Fluides et Electricité : BE Cité 4

Structures : BE Cabrol Betoulle

Coût des travaux : 2 149 000.00 Euros HT

Surface de 1014 m2

RT2012
Isolation naturelle ouate, ossature bois
Vitrage électro chromé
Bioclimatisme
Acoustique

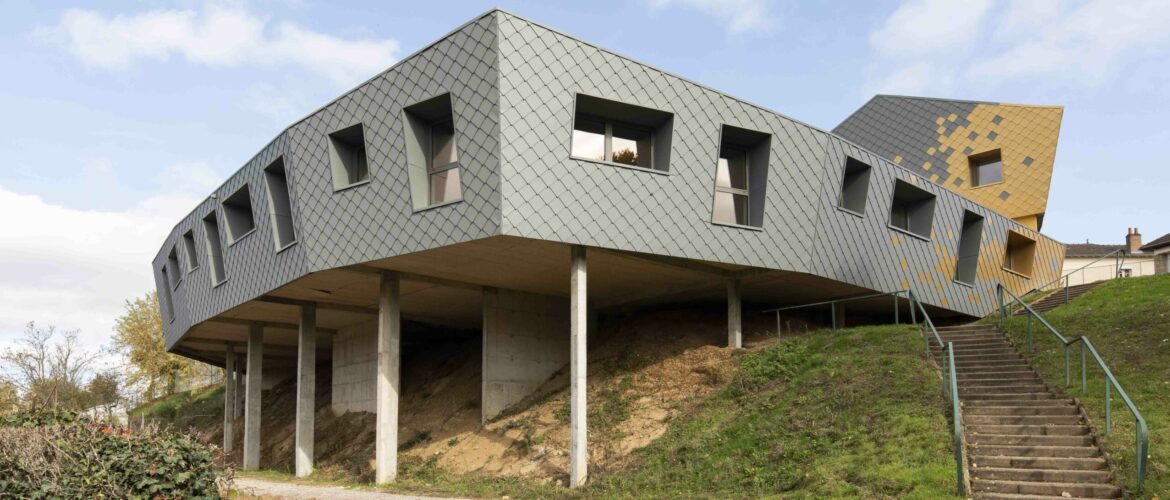

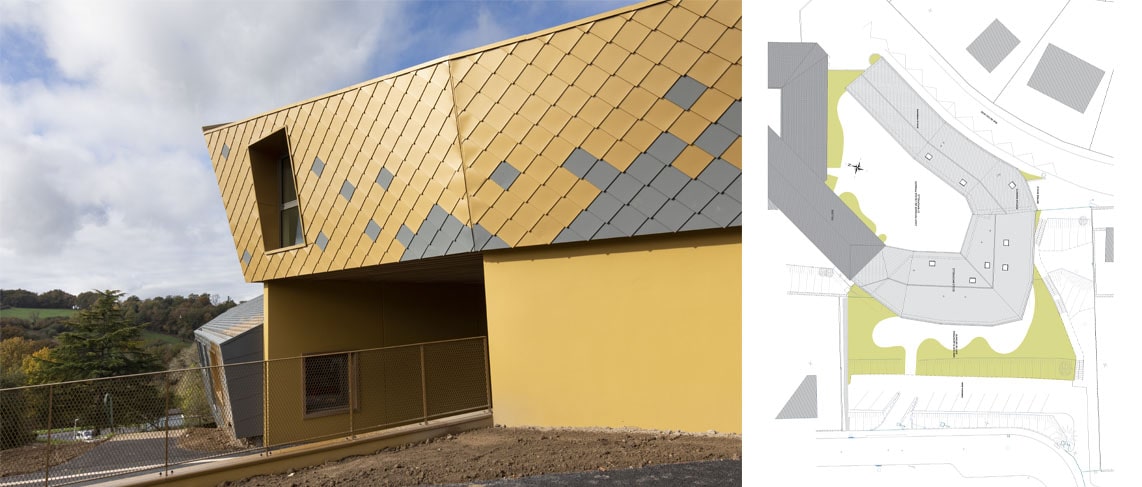

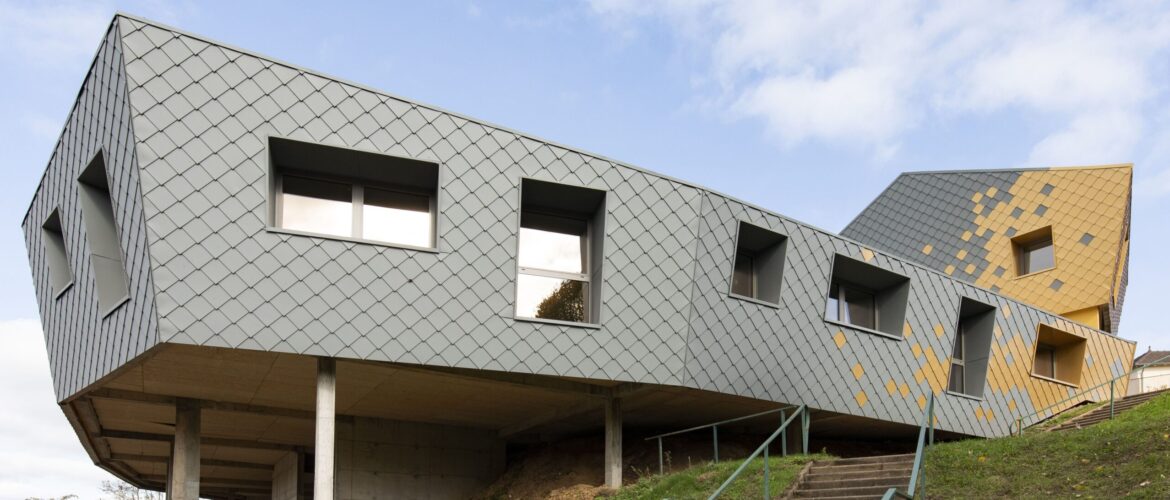

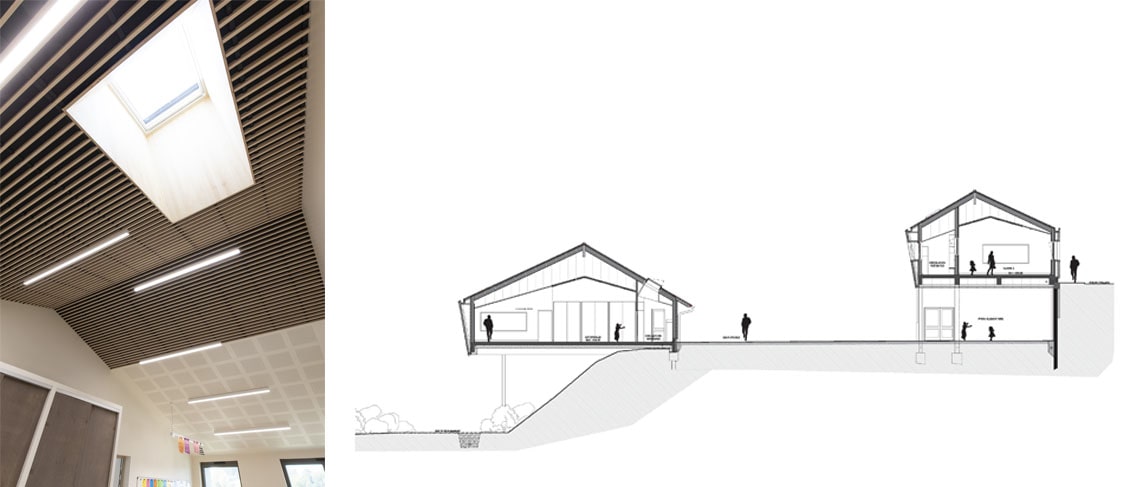

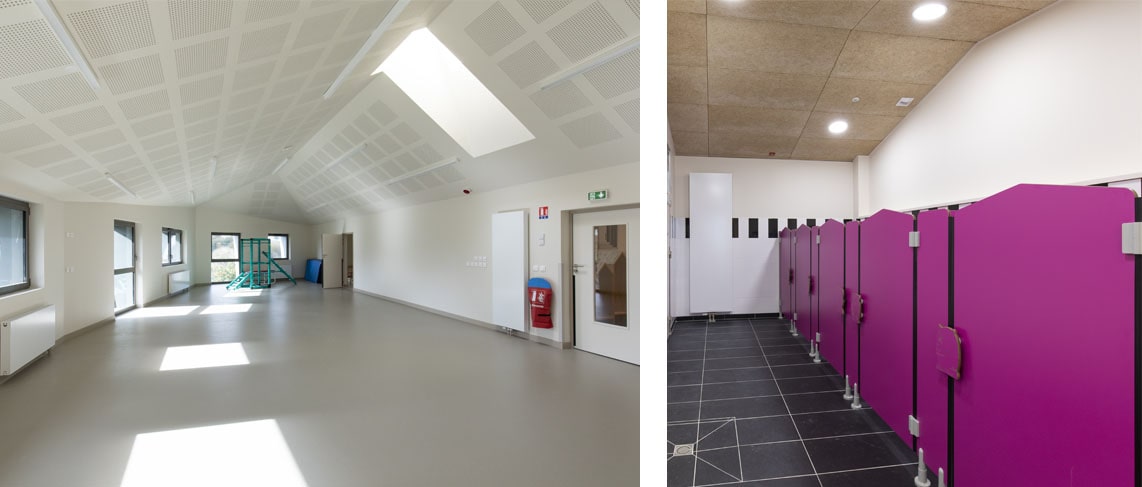

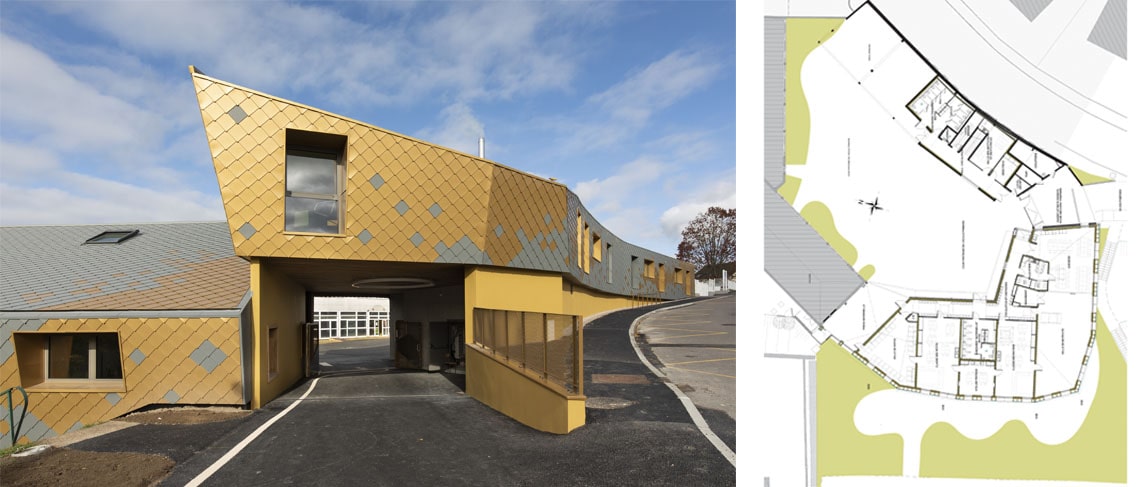

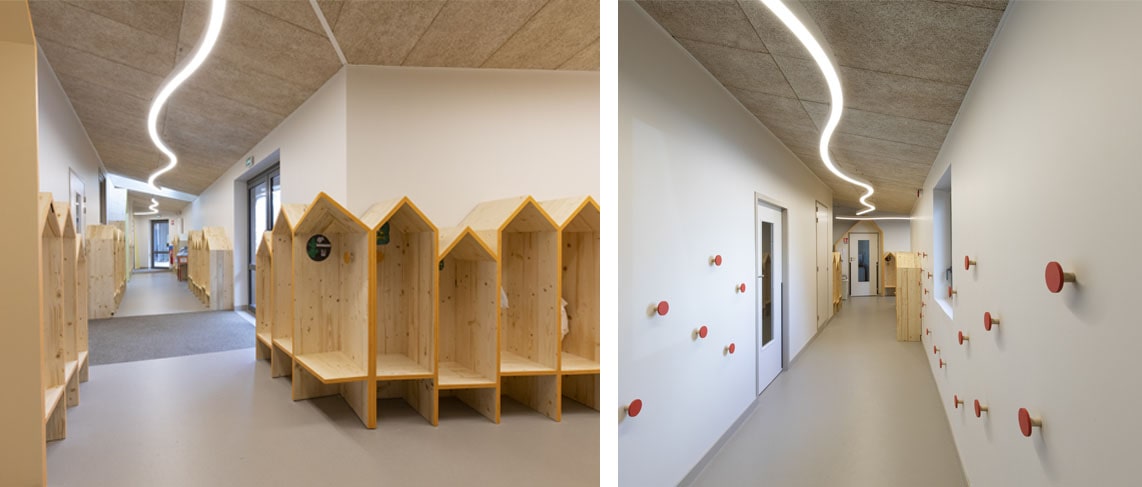

Après avoir conduit une réflexion avec le Conseil Départemental, la commune s’est orientée sur une cession des locaux occupés dans le bâtiment du collège et la conservation de l’emprise des cours et du bâtiment circulaire pour la réalisation d’une école neuve pouvant s’étendre sur le terrain situé en contrebas vers la rue des Botteaux, mais présentant un très fort dénivelé. Au vu de l’espace contraint et accidenté, il a été fait le choix de développer le projet de construction autour de la cour existante et de démolir le « Camembert » afin de profiter d’une cour de récréation unique et sur un seul niveau.

Architectes Mandataire :

Sarl Ox Architectures, Laurent Billat,

Archictecte dplg, hqe niveau II

(expertise)

Economiste,OPC : JP Deloménie

Fluides, Electricité, Thermiques, SSI : BE ACTIF

Structures : BE Defretin

Coût des travaux : 1 547 700.00 Euros HT
Surfaces : environs 2700.00 m2 de façades et environs 800.00 m2 d’isolation en combles

Composition et volumes
Le volume général existant n’est pas modifié, le projet ne crée
pas de surface de plancher supplémentaire, il s’emploie à
redisposer dans l’enveloppe existante Création d’une gaine
d’ascenseur, ainsi qu’une passerelle sur le flan Est de l’aile Ouest
du bâtiment A, côté cour.
A l’étage, démolition de deux allèges et agrandissement d’une
baie existante pour créer deux portes permettant d’accéder
de part et d’autre de la gaine d’ascenseur, au niveau bas et au
niveau haut R+1.
Au Rez-de-chaussée, une des baies vitrées fixes existantes est
transformée en porte et au demi-niveau haut une allège est
démolie pour créer une porte vers l’extérieur. Ces portes créées
permettent l’accès à la cour au niveau bas.

Traitement des façades, matériaux et couleurs de la
construction
La passerelle créée a été traitée le plus simplement possible de
façon à impacter au minimum le bâtiment existant. Une structure
métallique élancée, en acier galvanisé, soutient les planchers
des niveaux hauts, puis se prolonge de manière asymétrique
pour former un auvent couvert en panneaux polycarbonate.
Les planchers de la passerelle sont de type collaborant, avec
fi nition sol béton balayé; l’escalier métallique quant à lui
présentent des marches et des paliers en caillebotis métalliques.
L’ensemble des garde-corps créés est traité uniformément par
un barreaudage vertical constitué de plats et tubes métalliques
plus ou moins larges, aux espacements variables.
La passerelle et le cheminement haut RDC se raccrochent à
l’élément vertical que constitue la gaine d’ascenseur.

Aménagements sur le terrain et ses abords, aménagements
paysagers
Le projet prévoit la création de rampes en béton avec parvis.
Côté cour 01, le jeu de rampes et de cheminements dessinent de
grands espaces résiduels, de plain-pied avec les cheminements,
qui seront largement végétalisés.
Par ailleurs, la construction du projet rend inévitable l’abattage
d’une partie des arbres présents dans la cour 01; Il est donc
prévu dans le cadre du projet, de replanter des arbres tiges afin
de recréer deux alignements d’arbres tels que visibles.

ÉQUIPE DE MAÎTRISE D’ŒUVRE
– OX ARCHITECTURES (architecte, études économiques et OPC)
– BE INGEPOLE (études des structures, études fluides, électricité)

SURFACES SHAB 452 m²
Terrain de 762 m² dont 130 m² de locaux techniques et 450 m² de cours de récréation
MISSIONS : Base + EXE partiel + OPC
CLASSE BÂTIMENT : ERP 5ème catégorie, type R
CALENDRIER : Études : 8 mois
Chantier : 12 mois
Livraison : en 3 phases
Livraison complète pour avril 2018

COÛT : 763 302 € HT

DÉMARCHE ENVIRONNEMENTALE :
HQE sans certification
Gain extension Cep = 12,5% / RT 2012
Gain rénovation Cep = 36,3% / RT 2012

CONTEXTE
L’école est située au cœur du bourg de Glanges, en mitoyenneté du bâtiment de la mairie. Le site de l’école a pour particularité de se trouver en  surplomb par rapport à la voirie. L’accès à l’école présente un fort pendage non conforme aux exigences de la réglementation handicapée.
Le projet a pour objectif de répondre à l’accroissement des effectifs, d’améliorer les conditions d’accueil des élèves et de mettre aux normes  l’équipement actuel.
Il s’agit en grande partie d’une construction neuve et d’une réhabilitation lourde.

PARTI PRIS ARCHITECTURAL
L’identité de la nouvelle école est affirmée par son extension. Elle distribue les classes, les sanitaires et le réfectoire aménagé dans l’ancienne école. La découpe du volume en petits toits, minimise la hauteur du bâtiment tout en dynamisant la façade à l’image du bâti traditionnel. Les rives sont vêtues d’un large bandeau zinc afin d’affirmer cette découpe et d’intégrer les hauteurs de chéneaux et les grandes avancées de toitures font office de préau.
La restructuration des espaces extérieurs et les nouveaux aménagements répondent aux problématiques de l’accessibilité et de la sécurité du groupe
scolaire. La disposition des locaux permet d’individualiser les types de cheminements : la chaufferie collective est accessible sur le parvis de la mairie,
l’accès à la cuisine est relégué à l’arrière du bâtiment à l’opposé de l’accès à l’école, et de sécuriser l’enceinte du groupe scolaire.

L’architecture et les systèmes constructifs sont basée sur les principes bioclimatiques en privilégiant une enveloppe très performante avec renforcement de l’isolation, une bonne exposition, une optimisation des ouvertures, de menuiseries thermiquement performante le traitement des  ponts thermiques afin de réduire de façon conséquente les consommations d’énergie de la commune. Une chaufferie biomasse assure la maitrise des énergies pour l’école, la mairie et un immeuble de logements. Ces dispositifs permettent ainsi d’atteindre une étiquette énergétique de niveau B RT2012.

OX Architectures (architecture, économie, OPC)
BE INGEPOLE (études structures, fluides, électricité)
ACOUSTICDIA (études acoustiques)

Surface utile de près de 515 m²+ 230 m² de locaux techniques et préau
Montant marchés : 1 171 700 €HT
Délais d’études : 7 mois (mi-janvier 2015 / début août 2015)
Délais chantier : 10 mois (mi-novembre 2015 / début septembre 2016)

Le projet :

L’intention de la maitrise d’ouvrage énoncée au programme
était la construction d’un bâtiment sur deux niveaux implanté
en partie haute du terrain, au droit du bâtiment préfabriqué à
démolir.
La réponse architecturale, contraire aux intentions initiales, est
apparue comme une évidence raisonnant sur l’ensemble des
problématiques. La nouvelle construction inscrite dans la continuité
du front bâti des plus anciens bâtiments liaisonne et
unifie l’ensemble du groupe scolaire. En refermant ainsi le
site, la sécurité de l’établissement est assurée.

Architectes Mandataire :

Sarl Ox Architectures, Laurent Billat,

Archictecte dplg, hqe niveau II

(expertise)

Economiste : Bet Deloménie

Fluides Electricité : Bet Larbre

Structure : Bet Cabrol Betoulle

Budget annoncé : 150 000.00 Euros HT
Valeur : novembre 2008
Montant des marchés d’entreprise : 227 950 Euros HT
Valeur : juin 2009

Bardage bois à fine lame horizontale – Robinier non traité – classe 4 – d’une couleur bois naturel, va se patiner en gris argenté dans le temps.

Bardage métallique ondulé de teinte foncée (gris)

Menuiserie PVC ou aluminium pré laqué de teinte foncée (gris)

Couverture faible pente : étanchéité par membrane PVC ou bac acier gris foncé

Auvent: couverture en tôle ondulée de polycarbonate transparent sur solivage bois soutenue par poteaux métalliques fins.

Les bâtiments seront modulaires, associationde modules industrialisés etde plain-pied. L’architecture est simpledans la mesure où elle correspond àl’archétype de la construction modulaire(boîte).

Les façades visibles du bâtiment (façades Nord et Ouest) seront habillées d’un bardage bois massif naturel non traité (Robinier – Classe 4) en lames fines (environs 5 cm) en pose horizontale.

La partie centrale du bâtiment, accueillant l’entrée principale et servant de desserte aux salles de classe, sera mise en valeur par un volume plus important : bardage de façade rehaussé, créant à la fois une rupture dans la régularité de la construction modulaire, mais aussi, de manière plus pratique, permettra de cacher les groupes de ventilation disposés en toiture.

Dans le même objectif, et afin de préserver un paysage de qualité en vue depuis l’abbaye, la toiture de cette partie centrale sera couverte d’un bardage à claire voie dissimulant les éléments techniques extérieurs, tout en conservant la ventilation du matériel et le système d’évacuation des eaux pluviales prévu dans la structure du modulaire.

Enfin une structure en poteau métallique couverte d’un polycarbonatetransparent sur solivage bois, faisant office d’auvent sur la façade Sud du bâtiment et préau sur sa façade Ouest, permettra de lier la nouvelle construction avec les bâtiments existants et d’unifier le paysage sud de la cour.

Architectes Mandataires : Sarl Ox architectures, Laurent Billat, architecte dplg, hqe niveau II (expertise) associé à Sarl Spirale.

Economiste : Bet Puychaffray

Fluides Electricité Cuisine : Bet actif

Structure : Bet Cabrol Betouille

Shon : 1 274 m2
Shob : shob
Budget annoncé : 2 049 115 € HT
Valeur : décembre 2005
Montant des marchés d’entreprise : 1 706 520.61 € HT
Valeur : juillet 2006

La présente opération n’a pas de label demandé, toutefois, le maître d’oeuvre a opté pour un bâtiment environnemental.
Couleurs et matériauthèque

couleurs et mathériauthèque
Performances énergétiques

Niveau de performance énergétique : classe B
Pollution : classe C
Consommation estimée : 100KW/m2/an

Chaudière Gaz Condensation, ventilation faible flux avec échangeurs rotatifs.
Refroidissement naturel circulation central/Confort été.

Eclairage : sonde de luminosité associée à temporisation pour les parties communes.

Le bâtiment est de plain-pied : il se divise en 3 parties autonomes mais pouvant être reliées ensemble par une circulation intérieure. La partie restauration de l’Ecole maternelle est une salle en partie centrale pouvant être mutualisé avec d’autres entités et usage.

L’architecture se veut “destructurée” pour donner une image jeune, dynamique et soulignant les activités séparées du pôle. Le tout est uniformisé par une mosaïque de peinture (8 teintes).

Le toit et bardage en zinc viennent ajouter au confort et à la prestance du bâtiment. Des préaux bois avec couverture translucide offre des espaces protégés clairs. Les couleurs intérieures sont chaudes (peinture à la chaux).

Les locaux ont des jeux de volumes variés, à l’éclairement spécifique et essentiel.
